광학 3D 측정 시스템

Metrology > 3D Scanner

광학 3D 측정 시스템

3D 광학 측정 시스템은 복잡한 물체에 대한 비접촉 3D 측정 및 기하학적 검사를 수행하는 스캐너로 초기 커미셔닝부터 샘플 검사에 이르기까지 모든 제조 단계에 적용할 수 있습니다.

[제품문의: 031-428-8777]

제조사
OTTO Vision Technology
원산지
독일

■ Optical 3D Measurement Technology

3D 광학 측정 시스템은 복잡한 물체에 대한 비접촉 3D 측정 및 기하학적 검사를 수행하는 스캐너로 초기 커미셔닝부터 샘플 검사에 이르기까지 모든 제조 단계에 적용할 수 있습니다. 부적합 사항이나 오류 원인을 신속하게 파악해 조치를 취할 뿐 아니라, 좁은 간격을 지닌 3D 표면 데이터를 손쉽게 획득할 수 있습니다.

  • Flex 3A.png

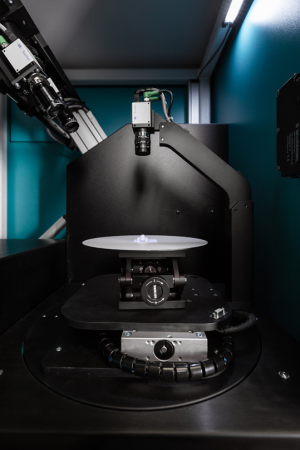

■ FLEX - 3A
Optical 3D Scanner for Automated Inspection

서로 다른 각도에서 얻은 부분적인 관점으로 완전한 3D 모델을 구현할 수 있습니다. 복잡성에 따라 물체 스스로 각도를 조절하고 측정할 수 있어 이미지 획득이 더욱 간편합니다.

- 최대 20 mm의 작은 측정 영역
- 카메라 해상도: 5 to 12 Mega Pixel
- 고정밀 3D 데이터
- 타겟 없이 다중뷰 스캐닝
- 자동화 된 데이터 캡쳐 및 평균화
- 측정 원리: 광 삼각법, 사진 측정법


■ Variance comparison to CAD Model

  • CAD model.png


- 측정 데이터와 CAD 모델 데이터 비교
- 3차원 컬러 분석으로 제조 부품과 측정 데이터 비교 가능
- 제조 부품의 영역별 표준 편차에 대한 컬러 표시로 한눈에 비교 확인 가능

  • CAd model_1.png


■ DIMENSIONING

- 3D 모델과 2D 섹션을 기반으로 치수 검사
- 형태와 위치 검사 및 기하학적 치수 측정에 사용
- 3D 시스템은 수치 테스트 데이터, 그래픽 시각화를 위한 다양한 옵션이 포함된 세부적인 검사 보고서를 제공
- CAD 편차 분석
- 품질 검사
- 역설계

  • dimensioning.png


■ CAD SURFACE RECONSTRUCTION

- STEP, IGES, VDA와 같은 내보내기 형식으로 정확한 디지털 모델 생성
- 표면 유형 (평면, 실린더, 구형 등) 자동 및 수동 분류를 통한 파라메트릭 표면 모델링
- Polygon 다각형 모델을 기반으로 한 NURBS 표면 자동 생성
- 기존 모델을 주요 기계 CAD 패키지로 직접 내보내기


  • dimensioning_1.png


■ Specifications

  • spec.png
